6 w' V. d# |, o* g' W- `' L【0】前言
* d6 u3 K( b. s% X. M

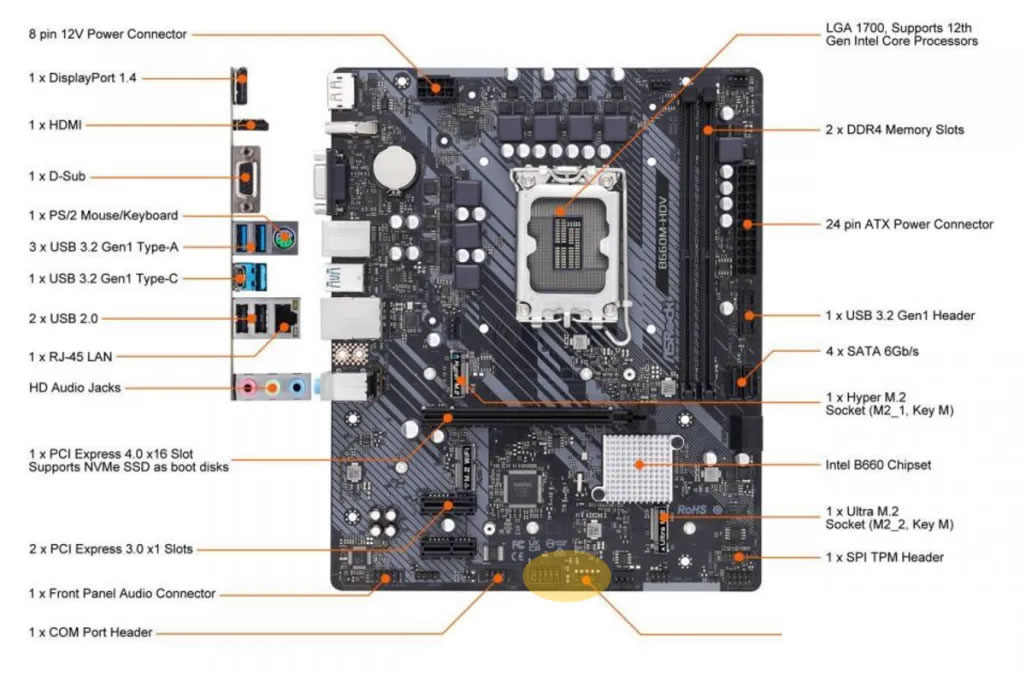

* p0 b1 V" k# `, m. X    一台电脑的扩展性由什么决定？
& X+ j$ ~" d7 a6 m    最主要的还是看主板咯~
) N3 x8 A# L& z8 g+ V

$ T+ z0 d; e* i5 T2 k5 m    那么决定一块主板能够提供多少扩展能力又是看什么呢？
" T9 ~3 |9 A1 V8 k) i$ Q+ E) h/ A
" Q8 J; ?8 ?2 t3 g0 G& \: {    要看芯片组、看板型、看价格、看厂商设定，总之决定的因素有很多。简单来说，高端芯片组（比如Z690）所能提供的功能（理论上）必然多于低端芯片组（比如H610），但厂商可以根据自由，在不超出芯片组功能上限的情况下提供有限的设定（所以丐版B660和H610区别不大，丐中丐Z690不一定比B660好）。ATX大板因为PCB空间多，所以可以放置更多的PCIe接口，扩展性也就会比M-ATX稍好些。当前市售主板普遍具有颇为强大的扩展能力，实际板载接口存在空置的现象非常显著。
+ b# R8 P% J% D9 x- L【1】SATA
    零售主板上的板载SATA接口普遍≥4个（有些入门产品可能砍掉一个），中高端主板甚至可以做到8~10个，可供消费者接驳N个SATA固态或机械硬盘。在M.2全面普及的大环境下，实际日常消费者会用到的SATA接口基本也就1~2个，如果还要用到光驱的话再占用1个，所以99%商业或家庭用户主板上都存在数个闲置SATA接口。ITX主板受到空间限制，可能会削减至2个，但因为有数个M.2的存在，所以2个SATA口也是够用的。
【2】前置USB 2.0/3.0（不要意外浪费）
# W$ Y# W4 N! K9 q3 s    随着前置USB 3.0接口的全面普及，主板上集成的前置USB 2.0接口逐渐被冷落，它们往往集成在主板底部中央附近。目前市售H610级别的入门级主板普遍集成1个前置USB 2.0插针，可以扩展2个前置USB 2.0接口，而B660或其他更高级主板普遍集成2个以上的USB 2.0插针，可以扩展超过3个的前置USB 2.0接口。实际如果你算上主板100%标配的前置USB 3.0插针（可以扩展2个USB 3.0），再烂的主板都可以给你扩展出不少于4个前置USB接口，而越高级的主板搭配高级机箱，基本只会用到前置USB 3.0接口，稍显落伍的USB 2.0很可能就“无人问津”。

    实际前置USB 2.0接口还是很吃香的！因为99%的价格在200块钱以下的机箱一定会有1~2个前置USB 2.0接口，你至少会用到主板上的1组前置USB 2.0插针，更多的组数超过99%的概率是用不上了（因为高端用户买高端主板虽然有多个前置2.0插针，但因为搭配高级机箱，它们压根连前置USB 2.0口都没有了）。
: s7 B0 A, I! ^; `
    同理，按照目前市售主板100%标配前置USB 3.0插针的情形（至少可以扩展2个前置USB 3.0接口），如果你买的是100块钱以下的超低端机箱，它们甚至没有前置USB 3.0接口，等于你这个插针就浪费了！价格在100~200块钱区间的机箱一般标配1个前置USB 3.0+1~2个前置USB 2.0接口，相当于接口的功能你可以用上，但用不全！
7 }/ W9 p# U1 j' a6 G6 `$ E【3】PCIe x1（易被疏忽的万能扩展口）
  C) L* m5 D" i8 ^4 d    大家都知道全长插槽插独显，那么这个普遍用不上的“小短槽”PCIe x1有什么用呢？这个槽可以说是个万能扩展口！你几乎可以在网上买到所有想用它进行扩展转接的接口！比如安装USB 2.0/3.0扩展卡、安装千兆/2.5Gbps高速网卡、安装高性能声卡、扩展更多的SATA口、安装Wi-Fi网卡等~

4 q- ?* e  O; y# S$ Q    别看它短，最常见的3.0版PCIe x1（写作PCIe 3.0x1）就已经可以提供8.0Gbps的带宽，如果是PCIe 4.0x1还能再翻一倍。即便是PCIe 2.0x1也不过是在3.0基础上减半，带宽也不低了。像华擎等厂商主板上集成的PCIe x1接口是开放式设计，末端不封闭，相当于这个口子还能安装x2、x4、x8甚至x16的扩展卡。
【4】前置Type-C（不接地气的高速扩展口）
    前置C口极其容易被忽略，不是因为长得不起眼，而是搭载C口的机箱普遍不便宜，很多经典机箱上都还没有配备这个接口，所以导致消费者“无福消受”。而且主板厂商很奇葩！消费者直接可以用到的背部扩展口全部USB 3.0，反而这个前置C口是个USB 3.2 Gen 2，有些甚至是USB 3.2 Gen 2x2！你说你干嘛嘞？这个口速度设置很高，你还要专门找能匹配的机箱才能发挥出它的速率，这也太坑爹了~

  C9 _3 R1 l; a/ k" l; _- `1 m0 q【5】12V/RGB插针（5V/ARGB更好看）
2 k- ?9 W. V: C: X  i# _
    除了入门级主板外，稍高级的板子都会集成灯光控制插针，包括12V/4针RGB和5V/3针ARGB这两种，其中前者问世较早，仅支持纯色变换，而后者（可编程）既可以纯色，又可以同时变幻出更丰富的多彩效果（比如彩虹变幻），所以目前市售RGB发光设备几乎都是基于后者开发，前者因为比较单调，当下已经不吃香。
, `$ A1 E, p! ^3 ~
【6】M.2 WIFI（可能不如PCIe/USB网卡好用）
9 K1 q6 H% p) R4 }4 c    当下很多主板都已经集成M.2 WIFI接口，包括不少H610亦是如此，这个接口功能单一，只能用来安装无线网卡。不过呢，还不是仅仅只装上无线网卡这么简单，你还要为它接两根天线。大部分主板压根没有给你配套设置背板天线安装位，所以比较粗糙的做法是直接用两个胶条把两根天线粘在机箱内部某个位置（前面板金属框骨架上比较好），或者干脆直接用PCIe x1接口的天线来更好实现。
, Q; h8 g5 S  C% h, m5 h
7 V. m% v& n' U9 ~2 x一种比较理想的组合，两根天线通过背板PCI槽位卡，安装在机箱背板，这种天线信号比较强。
- B! J% {0 h; d
! w1 M# [6 n& z    最后你会发现这个M.2 Wifi接口不如直接的PCIe x1专用转接卡来得美观好用。不过这种转接卡都需要为蓝牙专门转接一根数据线，这根数据线是接到主板的前置USB 2.0插针上，所以仅有1个USB 2.0插针的朋友还是建议用M.2 WIFI接口，这个USB 2.0插针还是留给主板前置接口吧。

最简单最无脑的方案还是即插即用的USB无线网卡。
1 f9 I8 s- T0 M% C
- r6 C7 q' K, p. H
' k$ G1 a! `! E/ B
& `# {* i8 V- @: k, h/ j. a当然你也可以直接拨打电话13101986181，让我帮你组装电脑，装机！
