如今市场上的硬盘种类繁多，不仅外观形态各异，接口规格也十分多样，即便是相同的接口，其底层协议也可能存在差异，容易令人混淆。为了更清晰地理解和区分，我们可以从两个核心维度对硬盘进行分类：存储介质类型和接口类型。
6 q( Y' i7 f* \' V1 T; V7 }
! O' V- k- b+ j6 S% k

一、按存储介质分类
1、机械硬盘（HDD, Hard Disk Drive）原理：通过磁性盘片旋转和磁头读写数据。
5 M4 p- y9 f4 T, Y) n2、固态硬盘（SSD, Solid State Drive）原理：基于闪存芯片（NAND Flash）存储数据，无机械部件。
2 l# q. y) ?2 Q" o9 r: c
* t& V; b. Y0 w  J5 k
( z% N& a% C, e8 P6 d

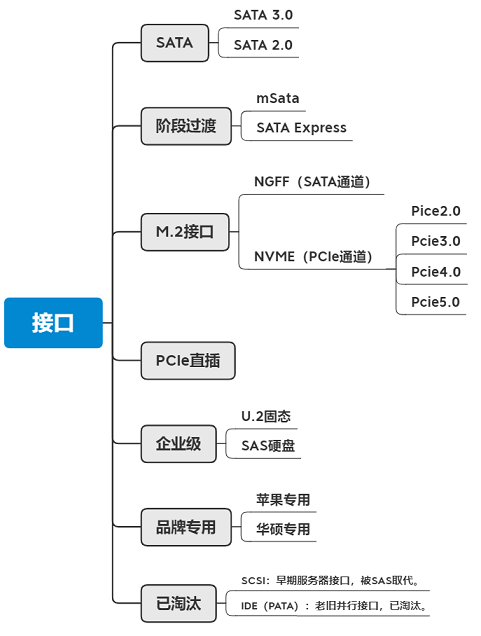

0 i; O9 p' i9 _0 _2 _+ O; P% g二、按接口类型分类
4 R1 L% M9 P& F. }SATA接口存在时间最长，用途最广，除了少量超迷你板可能没有sata接口，一般台式机主机都可以兼容。适用硬盘：HDD、SATA SSD（如2.5英寸SSD）
1 C0 ]* o/ f% a0 w- [NGFF固态（走SATA协议的M.2）理论最大带宽：6Gbps（约 600 MB/s），实际连续读写速度通常在 300–560 MB/s。说明：在NVME未普及前，用于早期的笔记本，速度受限于SATA接口，现已慢慢淘汰。NVMe固态（走Pcie通道的M.2）当前主流的硬盘类型，速度极快、延迟低、适合高性能需求根据不同PICE版本和倍速决定理论带宽

$ H6 o9 s6 e3 t4 j6 DNGFF固态和NVME固态的差异：在主板上的外观接口是一样的，但走的通道协议不同有些主板的m.2接口是两种协议都支持很多主板的M.2通道是共享的，接了NGFF可能有SATA接口冲突。协议和通道速度决定性能上限，而非“M.2”这个物理接口本身。M.2 只是外形标准，既可以走 SATA 也可以走 PCIe。主板上插2230型WiFi/BT模块的接口也M.2接口的一种：NGFF(Key E), 仅用于接WIFI，不可用于硬盘。
3 l( Q: G  c4 C" B& j+ g& @mSATA接口协议：sata现状：已被M.2取代，早期超薄设备使用。
* {+ X: ^# [7 K6 V9 SSATA Express 是 SATA 向 PCIe 过渡的一次尝试，多数 SATA Express 实现采用 PCIe 2.0 x2，因此理论带宽约为 1 GB/s，虽高于 SATA III 的 600 MB/s，但由于接口设计复杂且恰逢 M.2 快速发展，最终速度更快体积更小的M.2能成为主流，SATA Express被淘汰。

PCIe接口（直接插槽）形态：直接插在PCIe插槽上速度：高（如PCIe 4.0 x16可达15GB/s以上）。
U.2和SAS硬盘主要用于工作站服务器，如果不是IT从业人员，基本不会接触到，普通家用可以忽略

5 [9 `- w8 }# \1 C- ^+ Q/ E# ?2 fU.2接口U.2接口别称SFF-8639，U.2 兼容SAS、SATA等规范，其最大特色就是支持NVMe标准协议，高速低延迟低功耗，带宽走PCI-E3.0 x4，理论传输速度高达4GB/S。在消费级领域U.2接口很少见；
4 B9 q" K* b# l4 t, s# @$ K


# O% z2 ]  K7 @# b3 `关于SASSAS 是 Serial Attached SCSI 的缩写，是传统并行 SCSI（Small Computer System Interface）的串行演进版本。SAS 不只是一个接口，而是一套面向企业级存储的完整生态系统
