主板（Motherboard）上常见的英文标识主要用于指示各种接口、插槽、组件和功能。以下是一些常见英文标识及其含义，按类别分类说明： 2 w; e" R _, H- n$ S
一、CPU 相关CPU / CPU SOCKET：中央处理器插槽位置。VRM（Voltage Regulator Module）：电压调节模块，为 CPU 提供电压。 ' A* L/ c6 n. ]4 K' j$ Y' _ R6 d
) Q0 j( e: q5 K0 t# A. \/ r3 J二、内存（RAM）相关DIMM（Dual In-line Memory Module）：内存插槽，通常标为 DIMM_A1、DIMM_B1 等。DDR4 / DDR5/DDR3/DDR4：表示支持的内存类型。 4 K: L( S; X0 U
三、扩展插槽PCIe x16 / PCIe x1 / PCIe x4：PCI Express 扩展插槽，用于显卡、网卡、SSD 等。PCI（较少见于新主板）：旧式扩展插槽。minipice：迷你型PCI Express 扩展插槽，主要出现在一体机工控机。M/B WLAN：用于扩展无线模块。 - T, b+ O8 h; R. w% ]. i- t- z5 E
四、存储接口SATA（Serial ATA）：用于连接机械硬盘或 SATA SSD，常标为 SATA1、SATA2...M.2：用于高速 NVMe 或 SATA 协议的固态硬盘插槽（NGFF），常标注为 M.2_1、M.2 Socket 3 ,等。mSata：走sata协议的早期固态类型SATA Express / U.2（较少见）：高速存储接口。PRI IDE、IDE1：主IDE接口（老款已淘汰） 4 q& g) d- N- u' O- w8 @
五、电源相关ATX_PWR：ATX电源接口（24针或20针）CPU_PWR / ATX_12V：CPU专用供电（有4针、8针、8针+4针、8+8针）GPU_PWD：显卡曹的辅助供电。一般主板没有此接口设计，不同品牌这个接口的供电有差，一定要看对应说明书。
7 c* P# j& M' ~! I9 T" B六、前面板与机箱接针（Front Panel Header）
- Q- ?! r+ s. Q% h& V4 p v
' I* X, D5 ^# T
* p y# p2 O# M' S$ a0 F0 p
+ w0 _) x. Q' G4 R; C
4 T% S+ a4 s8 K! q

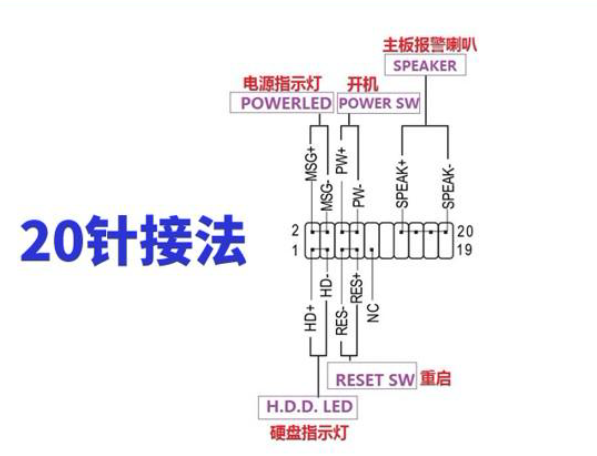

' @0 M2 W# G6 s5 I1 B0 HF_PANEL / FPNL：前面板控制接口区域，包括：PWR_BTN / PWR_SW：电源开关针脚。PW_LED / PLED+ / PLED-：电源指示灯接针。（需分正负）HD_LED / HDD_LED：硬盘活动指示灯。（需分正负）RESET / RST_SW：重启按钮接针。SPK / SPEAKER：主板蜂鸣器接口 ; j# a* B- k( n' k5 s+ _ F9 ~, ~

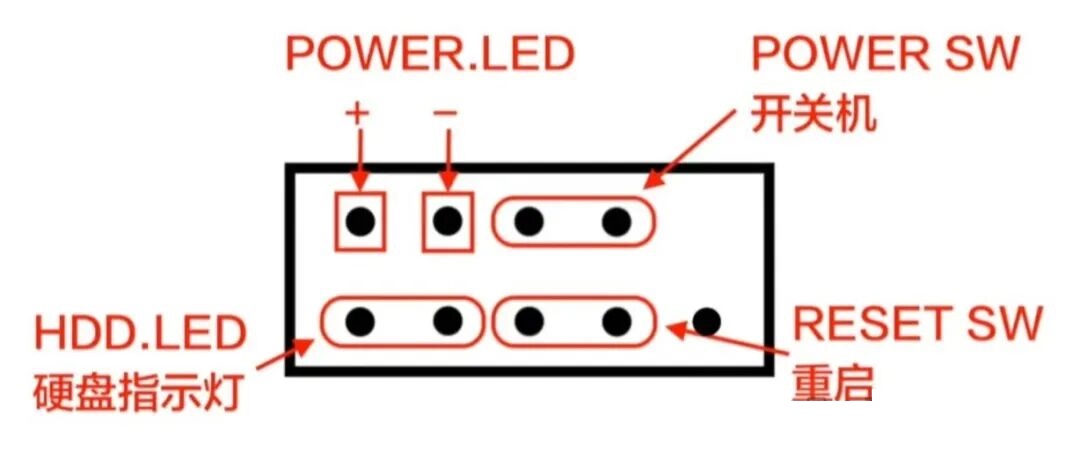

% W1 g5 K2 t. D) T最常见的9针 % l. ~1 o1 G, y: ?/ h7 r! r
% w, L! G6 m! ?2 v$ K% [* N+ _
9 e1 L! m d0 y/ G9 j3 |4 K/ e
6 O% W0 E, d; @) {- u! O4 M, [) g
, A6 y: s* G/ A七、USB 与音频USB 2.0 / USB 3.0 / USB 3.2 Gen1/Gen2：主板上的 USB 针脚，常标为 USB5 6、USB9 10 等。USB Type-C（部分高端主板）：新型 USB 接口。HD_AUDIO / AAFP / AC97：前置音频接口（连接机箱前面板耳机/麦克风）。
9 T% H; k. U: f: I* f4 v6 P八、风扇与温度监控CPU_FAN / CPU_OPT：CPU 风扇及可选风扇接口。SYS_FAN / CHA_FAN：系统/机箱风扇接口。PUMP_FAN：水泵风扇接口（用于水冷）。RGB / ARGB：灯效控制接口（12V RGB 或 5V ARGB）。2分钟搞懂主板上各类风扇插针的具体用途和差别，看完再也不会出现风扇报错了。 2 O& Q) S& H4 D1 @, G/ G
九、其他常见缩写BIOS Flash / BIOS Switch：双 BIOS 切换或刷新按钮。CLR_CMOS / CLRTC：清除 CMOS 设置跳线或按钮。DEBUG LED / POST CODE：数码管或 LED 指示灯，用于故障诊断。TPM（Trusted Platform Module）：可信平台模块接口（如 TPM_PIN）。BAT / RTC Battery：主板纽扣电池位置（用于保存 BIOS 设置）。LPC / SPI：低引脚数总线或串行外设接口（用于 BIOS 芯片等）。

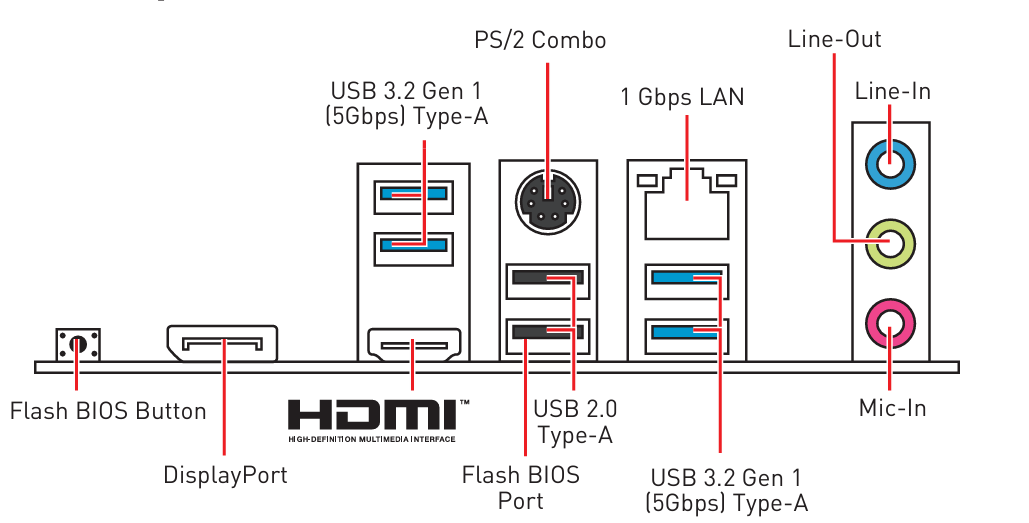

" Y# x% o; y8 \5 G7 |十、IO背板
5 X$ }6 r. V/ m9 O
. Y( z( n" e9 H8 `7 { w" @* ?5 Q0 y/ Q2 C* f i1 F0 A8 u

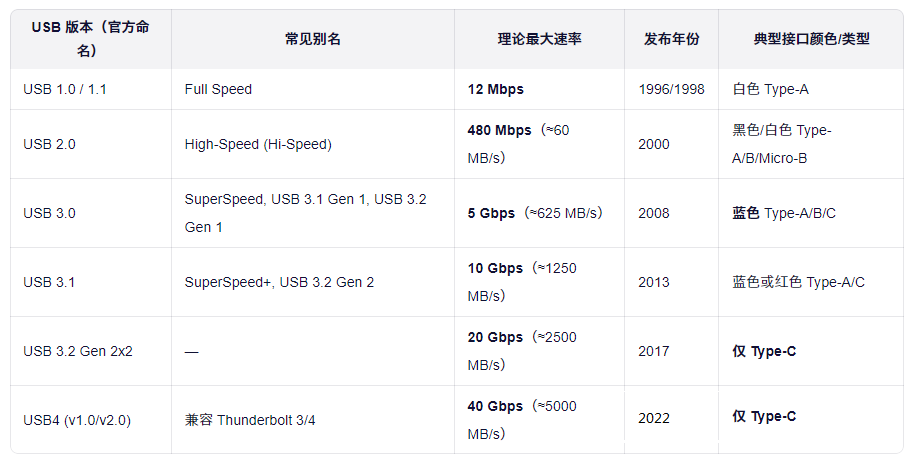

视频接口类型PS/2：老式的圆口鼠标键盘接口CD-IN1 和 JCD：CD音频输入接口AUX-IN1 和 JAUX：线路音频输入接口AUDIO：板载音频输出接口Clear BIOS：清除 BIOS 设置按钮BIOS Flash Button：无U刷新BIOS按钮微星主板如何通过Flash BIOS Button按钮进行无U刷新升级BIOSLAN / RJ45：有线网络接口。（1G代表千兆，10G代表万兆）Wi-Fi / BT：无线网卡或蓝牙模块（部分集成在主板上）。LPT1 ：打印机接口/并口COM：串行通信端口USB：USB接口（不同颜色的速度不同）
, R0 D) E: M7 P- \ P; `' {( W$ ?# J$ |2 o$ Z
- Z' h1 `0 t2 p5 P! Q) E6 c
3 R3 u( h9 o; e
- }+ b8 i. z. b! h* C% v
4 E( a/ w. T8 Z" B4 s S9 n
2 q5 V; ]" e7 o9 b( u$ M, ?8 Q当然你也可以直接拨打电话13101986181，让我帮你组装电脑，装机！ % O& Q$ e- R% s U
